Ataduras
A- CRITERIO PARA SELECCION DE ATADURAS
Ataduras
para vincular con aisladores
(Campana perno fijo alineación)
Aislador
Roldana (Incluye ALP)
Ataduras
tipo Z-TOR
Para línea de aisladores MN-3 ó ALP para conductores Aluminio hasta 50mm2 inclusive: 3 alambres lazo sin retorcer (ó cablear) - long. aplicada 900 mm.
Para línea de aisladores MN-3 ó ALP para conductores Aluminio de 70 a 95 mm2: 3 alambres lazo retorcido ó cableado - long. aplicada 900mm.
Atadura Z-TOR reforzada para conductores de Aluminio ó Alumino Acero para línea de aisladores MN-14 y ALT-15 ó ALP: 4 alambres lazo retorcido - long. aplicada 1000 mm.
Ataduras
para grandes desvíos
Para aisladores campana: MODELO DU-TOR
Para aisladores roldana:: MODELO DV-TOR
Consultar por ataduras para líneas de Baja Tensión.

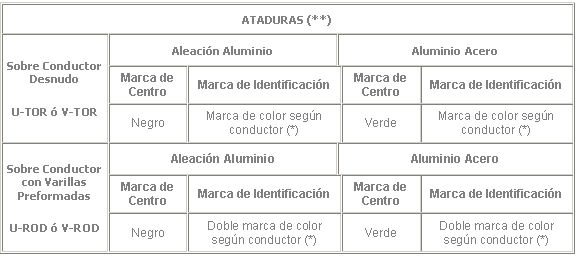

B- IDENTIFICACIÓN DE ATADURAS PREFORMADAS
(Para las secciones en que han de instalarse en al. Al. y Al. Ac.)

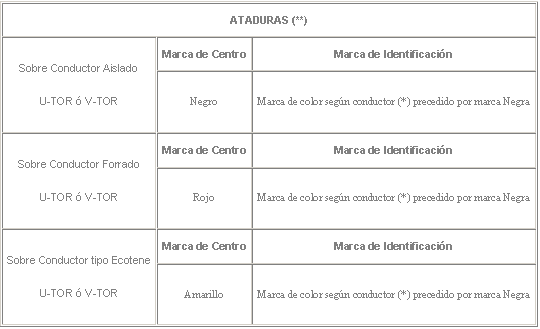

C - IDENTIFICACIÓN DE ATADURAS PREFORMADAS PARA CABLES REVESTIDOS
(*) Ver Tabla de Códigos de Color
(**) Confeccionadas en al. Al.
D - EJEMPLO ATADURA
Atadura Preformada para conductor con Juego de Varillas Preformadas de Protección que lo vincula con el aislador PR-15PA en líneas aéreas de M. T. a perno rígido.
MODELO: U-ROD + S-TOR p/PR-15PA cond. Al. 25 mm2

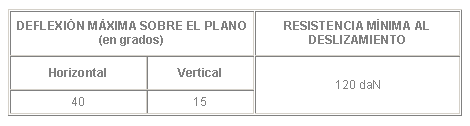

Estando normalmente instaladas sobre protecciones preformadas y sometidas a esfuerzos mecánicos de tracción y deslizamiento, longitudinales sobre el eje del conductor, como transversales debido a esfuerzos producidos por el viento o por pequeños ángulos.
MODELO: V-ROD + S-TOR p/ cond. Al. ac. 50/8 mm2 y aislador ALP
Atadura para conductor de Aluminio 120mm2 de sección para vincular con aisladores A.L.P. con manguito amortiguador.
MODELO: Z-TOR + N-TOR p/MN-14 cond. Al. 120 mm
E - INSTALACIÓN Y DESMONTAJE DE ATADURA BAJO TENSIÓN
PASO 1:
PASO 2:
PASO 3:
