        Retenciones
      A - RETENCIONES DE ALUMINIO

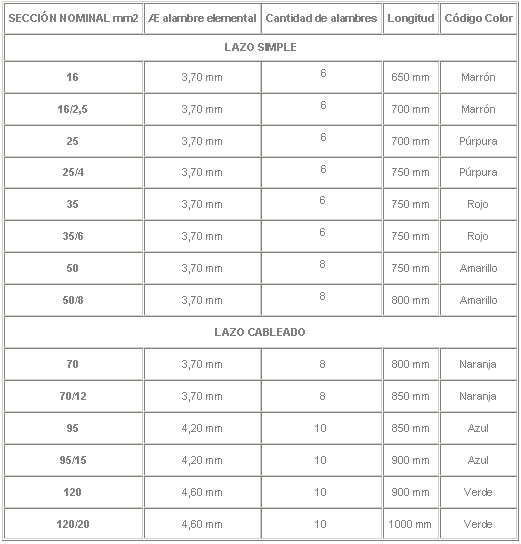

      ESPECIFICACIÓN TÉCNICAS DE RETENCIONES PREFORMADAS
        PARA CONDUCTORES DE
        ALUMINIO Y ALUMINIO ACERO CON ANTIDESLIZANTE
      MODELO: RL-TOR


      Restablece el 100% de la Carga de Tendido y de Rotura del
        conductor, tanto de al. Al. cómo Al. Ac.
        Marca de encuentro para aleación Aluminio "negra".
        Marca de encuentro para Aluminio Acero "verde".

      B - RETENCIONES DE ACERO

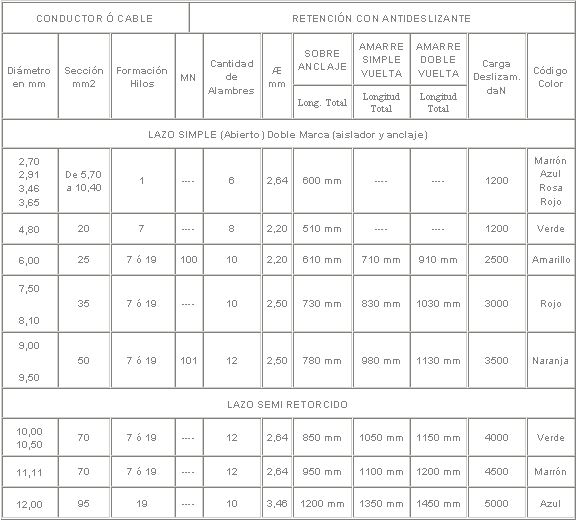

      DATOS DIMENSIONALES DE RETENCIONES PREFORMADAS DE ACERO
        GALV. PARA USAR EN ARRIOSTRAMIENTOS, EN LÍNEAS DE RETORNO POR TIERRA,
        TELECOMUNICACIONES E HILOS DE GUARDIA.
      MODELO: RL-TOR

        RR-TOR s/anclaje

        RR-TOR s/aisl. MN-21

        RR-TOR Simple Vuelta s/poste

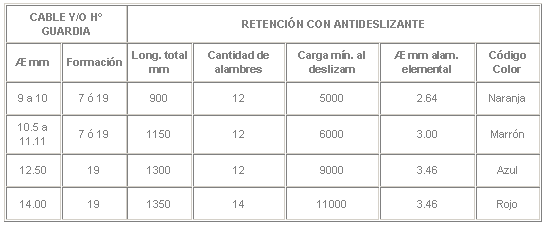

      DATOS DIMENSIONALES GARANTIZADOS DE RETENCIONES PREFORMADAS
        PARA CABLES Ó CORDONES DE ACERO ALTA RESISTENCIA Y COMPROMISO PARA
        ARRIOSTRAMIENTO Y/O HILO DE GUARDIA NORMA IRAM 722 - ENTEL 217
      MODELO: RR-TOR BG (Big Grip - Alta Resistencia)
        Sentido de giro de hélice: Derecho ó izquierdo. Con una
        marca de cruce .

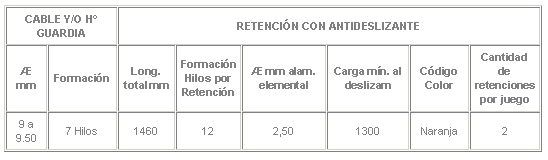

      DATOS DIMENSIONALES GARANTIZADOS DE RETENCIONES PREFORMADAS
        PARA VINCULAR A MORSA DE SUSPENSIÓN OSCINANTE PARA CABLES DE PARARRAYOS
        MODELO: R.P.R.-TOR


      C - COLOCACION DE RETENCION (Big-Grip) BAJO CARGA
      COLOCACION DE RETENCION (Big-Grip) BAJO CARGA
        MODELO: RR-TOR (paso izquierdo)


          | PASO 1 |
            |


          Preparación del Cable de Acero:
            Lavar el chicote o sitio a ocupar por la Retención con disolvente
            adecuado. Encintar su extremo. Elegir un guardacabos acorde al compromiso
            solicitado. Colocar el aparejo con el dinamómetro para tensar
            el cable de acero ya amarrado a la torre o poste, tensar con una carga
            superior a la de tendido ya que ceñirá cuando se libere,
            quedando sus extremos a 200 mm del anclaje.  |
            |


          |   |
            |


          PASO 2
           |
            |


          | Hacer coincidir el extremo del conductor
            con la marca de cruce y enhebrar una pierna hasta dos vueltas antes
            del finalizar la aplicación.  |
            |


          |   |
            |


          PASO 3
           |
            |


          | Ubicar el guardacabos y colocar el anclaje.
            Enhebrar la otra pierna hasta dos vueltas antes de finalizar la instalación.
           |
            |


          |   |
            |


          PASO 4
           |
            |


          | Formar subconjuntos en los extremos de
            2 y 3 alambres siguiendo su orden y finalizar el enhebrado (comenzando
            por la pierna más corta) Liberar el aparejo. |
            |


          |   |
            |


          | DISPOSITIVO ARMADO |
            |


            |
            |


          | (Instrucciones válidas para montaje
            de Retención sobre Anclaje, Simple Vuelta y Doble Vuelta) |
