Empalmes

Se fabrican 2 tipos de Empalmes Preformados para cables de Acero y 3 tipos para conductor de aleación de Aluminio (2) y Aluminio Acero (3).

1. CABLES DE ACERO

1.1 Empalmes de reparación para cables dañados hasta el 25% de sus alambres.
MODELO: EAC-TOR p/cond. ac.

1.2 Empalmes de reparación total para cables totalmente seccionados.
Con antideslizante.
MODELO: ECS-TOR p/cond. ac.

2. CABLES DE ALEACION DE ALUMINIO Y ALUMINIO ACERO

2.1 Empalmes de reparación hasta el 25% de sus alambres dañados.
Restablece 100% de su capacidad eléctrica y mecánica
MODELO: EAC-TOR p/cond. Al. (ó Al. ac.)

2.2 Empalmes de reparación hasta el 100% de su capa ó capas de Aluminio cortados.
Restablece 100% de su capacidad eléctrica y mecánica
Con antideslizante.
MODELO: ECS-TOR p/cond. Al. (ó Al. ac.)

2.3 Empalmes de reparación para cable totalmente seccionado para restablecer hasta el 80% de la carga de rotura.
Restablece 100% la carga del Tendido y la capacidad eléctrica del conductor.
Formación: 3 Capas (Empalme Relleno, Empalme Alma de Acero, Empalme Exterior)
Con adhesivos y antideslizante.
MODELO: ECS-TOR TOTAL p/cond. Al. ac.

INSTALACION DE EMPALME TOTAL PARA CABLES DE ACERO,CON ANTIDESLIZANTE

MODELO: ECS-TOR p/acero
(Estas instrucciones son válidas para todos los casos dónde haya que empalmar conductores o cables, incluido el ECS-TOR TOTAL)

PASO 1
Encintar el extremo del cable a empalmar previamente limpiado ó lavado.Comenzar el montaje a partir de la marca centro del primer subconjunto del empalme,enrollando sólo dos vueltas.
PASO 2
Encintar el extremo del cable a empalmar previamente limpiado ó lavado.Comenzar el montaje a partir de la marca centro del primer subconjunto del empalme,enrollando sólo dos vueltas.
PASO 3
Colocar dos vueltas del otro (u otros) subconjunto(s) haciendo coincidir sus marcas de centro.
PASO 4
Enrollar todos los subconjuntos hasta dos vueltas antes de finalizar la instalación.
PASO 5
Dividir los subconjuntos en otros de 3 y 4 alambres para facilitar su colocación. Finalizar el enhebrado siguiendo su orden. En el caso de grandes cables los alambres se pueden separar de a uno.
Detalle Extremo Empalme Instalado
Notas: La diferencia en los extremos de los subconjuntos no debe superar media vuelta del helicoide. No use herramientas para cerrar los extremos El ejemplo corresponde al empalme para cable de acero de 9 mmÆ , en otros casos la formación puede ser de 3 o hasta 4 subconjuntos.

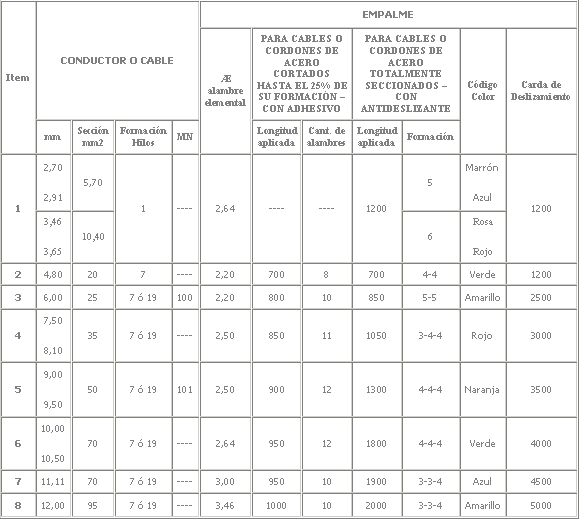

ESPECIFICACIÓN TÉCNICA DE EMPALMES PREFORMADOS PARA CABLES Ó CORDONES DE ACERO EN LÍNEAS DE RETORNO POR TIERRA, HILOS DE GUARDIA Y/O TELECOMUNICACIONES.

RESTABLECIENDO EL 100% DEL COMPROMISO MECÁNICO Y ELÉCTRICO.

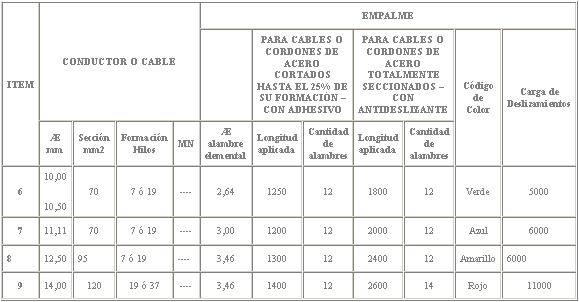

ESPECIFICACIÓN TÉCNICA DE EMPALMES PREFORMADOS PARA CABLES DE ACERO EXTRA ALTA RESISTENCIA

EMPALME DE REPARACIÓN TOTAL PARA CONDUCTORES DE ALUMINIO ACERO

Instalación de Empalme Total para conductores de Aluminio Acero, con antideslizante.
MODELO: ECS-TOR TOTAL p/Al. ac. c/antideslizante

PASO 1
Si el conductor además de seccionado tiene daños, lo ideal es encontrar los extremos previamente prolijados(si el tendido lo permite). A continuación y a partir de cada extremo recortar las capas exteriores de aluminio tratando de no dañar el acero dándole 10 mm. de tolerancia al dato constructivo y lavar el acero con disolvente adecuado ya que el alma tiene protectores anticorrosivos muy consistentes. Encintar.
PASO 2
Comenzar a enhebrar el Empalme para el Alma de Acero según las instrucciones de Instalación de Empalme Total para cables de acero con antideslizante MODELO: ECS-TOR p/acero. Colocar sobre este el Empalme Relleno haciendo coincidir las marcas de centro de ambos empalmes para obtener un diámetro exterior similar al conductor.
PASO 3
Colocar el Empalme exterior comenzando también a partir de la marca de cruce y siguiendo las instrucciones de Instalación de Empalme Total para cables de acero con antideslizante MODELO: ECS-TOR p/acero.
Notas: La diferencia en los extremos de los subconjuntos no debe superar media vuelta del helicoide. No use herramientas para cerrar los extremos

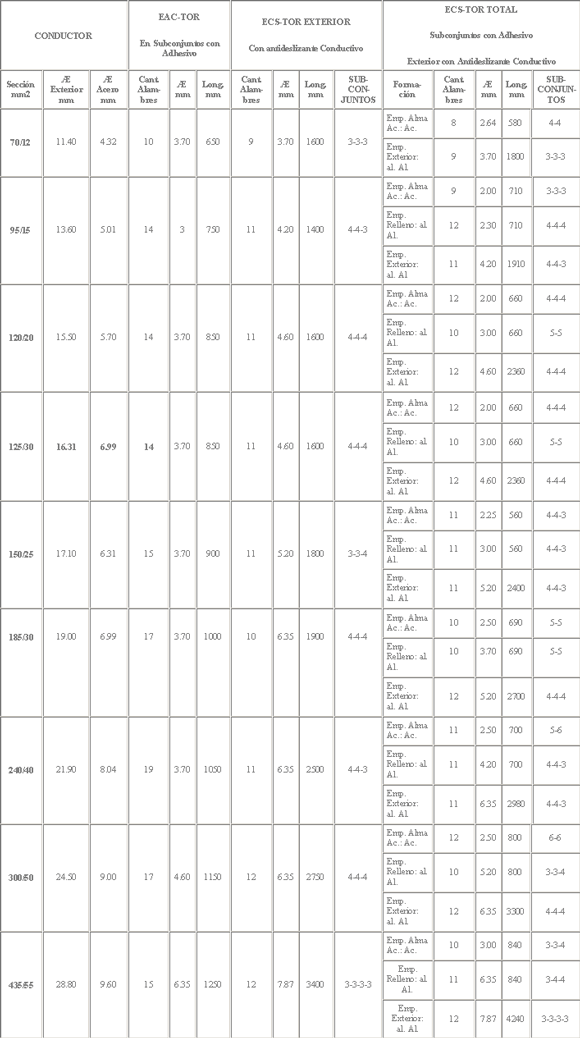

TABLA DE DATOS DIMENSIONALES PARA E.C.S. Cond. Al ac.

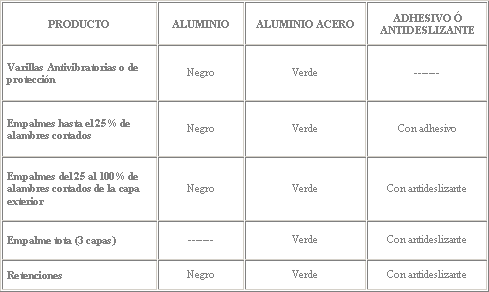

ESPECIFICACIÓN DE COLORES Y MARCAS DE CENTRO SEGÚN PRODUCTO Y CONDUCTOR A APLICAR
